仪表

仪表 是一种以仪表盘为展现形式的数据指标展示图表，通常用来观察在一定指标区间的据数情况，如压力表、温度记录仪等。

仪表图表需要注意设置仪表的测量范围，即在规定的精确度要求下进行测量的上、下限值所限定的一个量的区域，可图表中设置最大、最小值。

优势： 多指针可清晰地展示出某个指标值所在的范围，可以直观地看出当前任务的完成程度，或者某个数据是在可控制范围内，还是即将超出预期。

缺点： 仪表盘属于特殊图表，适用范围比较小，不太适合常规的一些数据展示。

设置项

数据设置

设置项	说明
数据源	选择柱状图数据来源，同时可通过数据源菜单中聚合查询增加横纵坐标字段选项
名称字段	选择数据源返回的字段，该字段用于仪表标签的名称显示，通常结合悬浮显示菜单进行显示
值字段	选择数据源返回的字段，该字段的值用于表示仪表指针计量值的大小

图表设置

设置项	说明
颜色分配类型	配置仪表中指针的颜色效果，选项：按照图表分配调色盘中的颜色、按照数据项分配的调色盘中的颜色。 多个图表聚合时可选择按图表分配，单一图表可选择按数据项分配，具体色值可在样式菜单调色盘中调整。
最小值	指仪表测量范围的最小数值，设置后指针位置始终会大于或等于最小值
最大值	指仪表测量范围的最大数值，设置后指针位置始终会小于或等于最大值
刻度的分割段数	指仪表测量范围内的分割断数，不含最小刻度
半径	配置仪表图形圆的半径大小，支持固定半径长度（如400）和按卡片比例自适应（如75%）两种方式
中心点X	配置仪表圆中心点在X轴的位置，支持固定长度和百分比两种方式
中心点Y	配置仪表圆中心点在Y轴的位置，支持固定长度和百分比两种方式

标题样式

设置项	说明
显示仪表盘标题	开启或关闭仪表盘标题显示，可在数据设置中修改名称字段
相对中心偏移X	配置标题相对仪表中心在X轴的偏移量，正负分别控制向右、向左偏移数值
相对中心偏移Y	配置标题相对仪表中心在Y轴的偏移量，正负分别控制向上、向下偏移数值
文字样式	设置标题文字为斜体或正常模式
颜色	设置标题文本的颜色
背景色	设置标题文本的背景色，需结合文字样式中行高、内边距、宽度、高度等参数一起使用方可生效
字体粗细	设置标题字体粗细，选项：默认、粗体、非常粗、细
文字样式	设置标题字体样式，选项：sans-serif、serif、monospace、Arial、Courier NEW
字号	设置标题字号大小，字号不小于12，不得超过100
行高	设置标题文本的行高高度
内边距	设置标题文本在背景框内的距离长度
宽度	设置标题文本背景框的最大显示宽度，不影响文字本身显示
高度	设置标题文本背景框的显示高度，仅影响文本背景高度，不影响文字本身显示
描边宽度	设置标题背景图的描边宽度，需设置描边颜色后方可生效
描边颜色	设置标题背景的描边颜色色值
描边圆角	设置标题背景的描边圆角度数
阴影颜色	设置标题背景的阴影颜色，需设置标题背景色以及阴影大小后生效
阴影大小	设置标题背景的阴影大小
阴影水平偏移	设置标题背景阴影在水平方向的偏移距离
阴影垂直偏移	设置标题背景阴影在垂直方向的偏移距离

数值标签样式

设置项	说明
显示数据详情	开启或关闭指针对应的数值显示，多个指针时建议关闭显示。
显示内容	可配置数据显示内容，支持自定义编辑表达式语法，实现复杂场景内容显示
相对中心偏移X	配置数据相对仪表中心在X轴的偏移量，正负分别控制向右、向左偏移数值
相对中心偏移Y	配置数据相对仪表中心在Y轴的偏移量，正负分别控制向上、向下偏移数值
文字样式	设置标签文本为斜体或正常模式
颜色	设置标签文本的颜色
背景色	设置标签文本的背景色，需结合文字样式中行高、内边距、宽度、高度等参数一起使用方可生效
字体粗细	设置标签字体粗细，选项：默认、粗体、非常粗、细
字体	设置标签字体样式，选项：sans-serif、serif、monospace、Arial、Courier NEW
字号	设置标签字号大小，字号不小于12，不得超过100
行高	设置标签文本的行高高度
内边距	设置标签文本在背景框内的距离长度
宽度	设置标签背景框的显示宽度，仅影响文本背景高度，不影响文字本身显示
高度	设置标签背景框的显示高度，仅影响文本背景高度，不影响文字本身显示
描边宽度	设置标签背景图的描边宽度，需设置描边颜色后方可生效
描边颜色	设置标签背景的描边颜色色值
描边圆角	设置标签背景的描边圆角度数
阴影颜色	设置标签背景的阴影颜色，需设置标签背景色以及阴影大小后生效
阴影大小	设置标签背景的阴影大小
阴影水平偏移	设置标签背景阴影在水平方向的偏移距离
阴影垂直偏移	设置标签背景阴影在垂直方向的偏移距离

指针样式

设置项	说明
图形的颜色	设置仪表圆弧框及指针的颜色效果，优先级高于调色盘设置，仅支持单一色系调整
边框颜色	设置指针边框的颜色效果，需设置描边宽度后生效
描边类型	配置指针的描边类型。 选项：实线、虚线、点划线
描边宽度	设置指针的描边宽度
描边颜色	设置指针的描边颜色
描边圆角	设置指针的描边圆角角度
阴影颜色	设置指针的阴影颜色
阴影大小	设置指针的阴影大小
阴影水平偏移	设置指针的阴影在水平方向的偏移量
阴影垂直偏移	设置指针的阴影在垂直方向的偏移量
透明度	设置指针的透明度大小，取值范围为0到1

进度条

仪表一般都有测量范围，进度条则是在这个有效测量范围内，指针从起始点到指针指向的刻度的一段圆弧长度。

设置项
显示进度	开启或关闭仪表进度条显示
重叠多组数据	一个指针对应一个进度条，当有多个指针时可选择是否对进度条进行重叠显示
两端显示成圆形	配置进度条两端的显示效果：圆角显示、直角显示
宽度	设置进度条的宽度数值
图形的颜色	设置进度条显示的颜色色值
边框颜色	设置进度条的边框颜色
描边类型	设置进度条边框的类型：实线、虚线、点划线
描边宽度	设置进度条描边的宽度数值
描边圆角	设置进度条描边的圆角度数
阴影	设置进度条的阴影大小
阴影颜色	设置进度条的阴影颜色色值
阴影水平偏移	设置进度条的阴影在水平方向的偏移量
阴影垂直偏移	设置进度条的阴影在垂直方向的偏移量
透明度	设置进度条的阴影透明度，透明度取值在0到1之间

高亮设置

设置项	说明
禁用高亮	禁用高亮后，鼠标移至标签位置后不再对标签进行高亮显示
高亮时行为	设置高亮显示的交互样式
淡出的范围	设置高亮时交互界面淡出的选择范围，提供淡出坐标系、淡出图表或全局淡出三种方式

轴线样式

设置项	说明
显示轴线	轴线是指仪表从起始到终点的圆弧，可以通过开启及关闭控制轴线是否显示
两端显示成圆形	配置轴线两端的显示效果：圆角显示、直角显示
颜色	设置轴线的图形颜色色值
宽度	设置轴线的图形宽度
阴影颜色	设置轴线的图形阴影颜色色值
阴影大小	设置轴线的图形阴影面积大小
阴影水平偏移	设置轴线的图形阴影在水平方向的偏移量
阴影垂直偏移	设置轴线的图形阴影在垂直方向的偏移量

轴线刻度

设置项	说明
显示刻度	刻度是用于标记轴线上的最小单位数值，可开启或关闭刻度的显示
刻度和标签对齐	约束刻度和标签是否严格对齐
刻度朝内	设置刻度在仪表中的朝向，朝内或朝外
刻度长度	设置刻度显示的长度值

轴线标签

设置项	说明
显示标签	开启或关闭指针上的标签显示
显示内容表达式	可自定义编辑表达式语法，实现复杂场景内容显示
方向朝内	设置轴线标签在仪表中的朝向，朝内或朝外
旋转角度	设置轴线标签的旋转角度
标签与轴线距离	设置标签与轴线的距离长度
颜色	设置标签文本的颜色色值
背景色	设置标签文本的背景色，需结合文字样式中行高、内边距、宽度、高度等参数一起使用方可生效
文字样式	设置标签文本为斜体或正常模式
字体粗细	设置标签字体粗细，选项：默认、粗体、非常粗、细
字体	设置标签字体样式，选项：sans-serif、serif、monospace、Arial、Courier NEW
字号	设置标签字号大小，字号不小于12，不得超过100
水平对齐	设置标签文字的水平对齐方式，包括自动、居左、居中、居右四种方式
垂直对齐	设置标签文字的垂直对齐方式，包括自动、顶部、居中、底部四种方式
行高	设置标签文本的行高高度
内边距	设置标签文本在背景框内的距离长度
宽度	设置标签文本的最大显示宽度
高度	设置标签文本的显示高度，仅影响文本背景高度，不影响文字本身显示
描边宽度	设置标签背景图的描边宽度，需设置描边颜色后方可生效
描边颜色	设置标签背景的描边颜色色值
描边圆角	设置标签背景的描边圆角度数
阴影颜色	设置标签背景的阴影颜色，需设置标签背景色以及阴影大小后生效
阴影大小	设置标签背景的阴影大小
阴影水平偏移	设置标签背景阴影在水平方向的偏移距离
阴影垂直偏移	设置标签背景阴影在垂直方向的偏移距离

事件

设置项	说明
不可点击	开启后该图表内所有标签数据无法进行点击，关闭后可设置对应的数据点击交互事件
点击后调用自动化	可通过选择对应的自动化实现相关数据标签单击交互事件，如点击后打开对应的数据表单详情或者打开其他网页链接等
双击后调用自动化	功能与点击调用相同，交互由单击触发改为双击触发，可同时设置点击、双击事件

使用示例

假设我需要显示指定某个任务的完成进度

相关数据具体数据结构如下：

字段名称	字段类型
任务名称	字符串
任务进度	小数

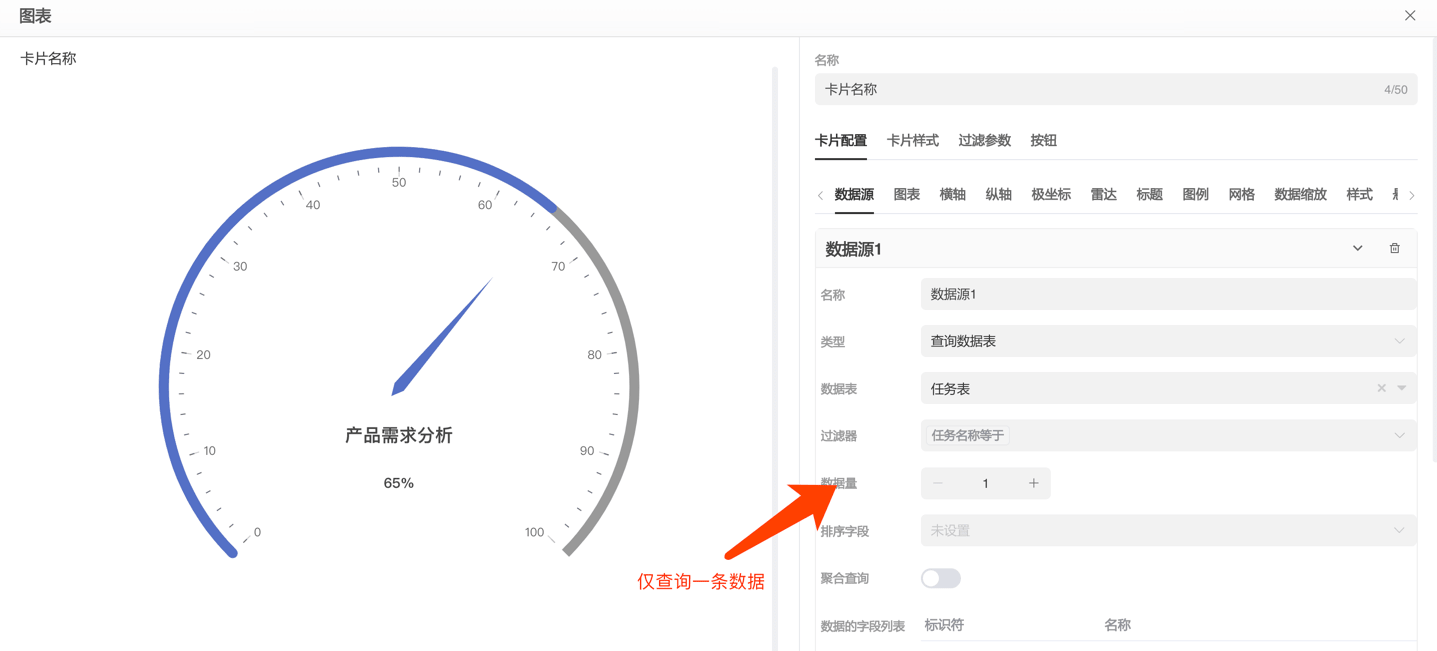

配置示例

注意：一般情况下单个图表仅显示一条数据，多条数据会出现堆叠的情况
