子流程

子流程

子流程（sub-process）是包含其他的活动、网关、事件等的活动。其本身构成一个流程，并作为更大流程的一部分。子流程完全在父流程中定义（这就是为什么经常被称作嵌入式子流程）。 子流程有两个主要的使用场景：

• 子流程可以分层建模。很多建模工具都可以折叠子流程，隐藏子流程的所有细节，而只显示业务流程的高层端到端总览。
• 子流程会创建新的事件范围。在子流程执行中抛出的事件可以通过子流程边界上的边界事件捕获，为该事件创建了限制在子流程内的范围。

使用子流程也要注意以下几点：

• 子流程只能有一个空启动事件，而不允许有其他类型的启动事件。请注意BPMN 2.0规范允许省略子流程的启动与结束事件，但目前织信尚不支持省略。
• 顺序流不能跨越子流程边界。

图示

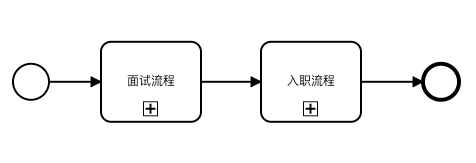

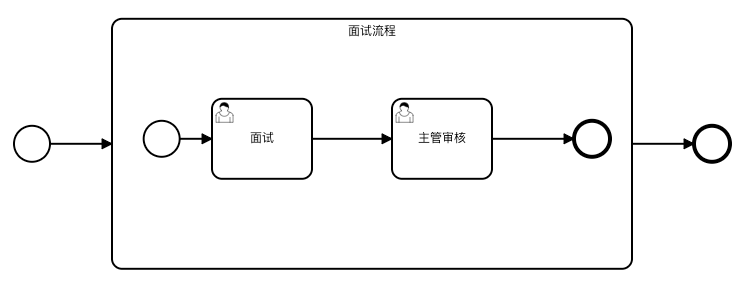

子流程表示为标准活动(圆角矩形)。若折叠了子流程，则只显示其名字与一个加号，以展示流程的高层概览： 若展开了子流程，则在子流程内显示子流程的所有步骤： 使用子流程的一个主要原因是为事件定义范围。

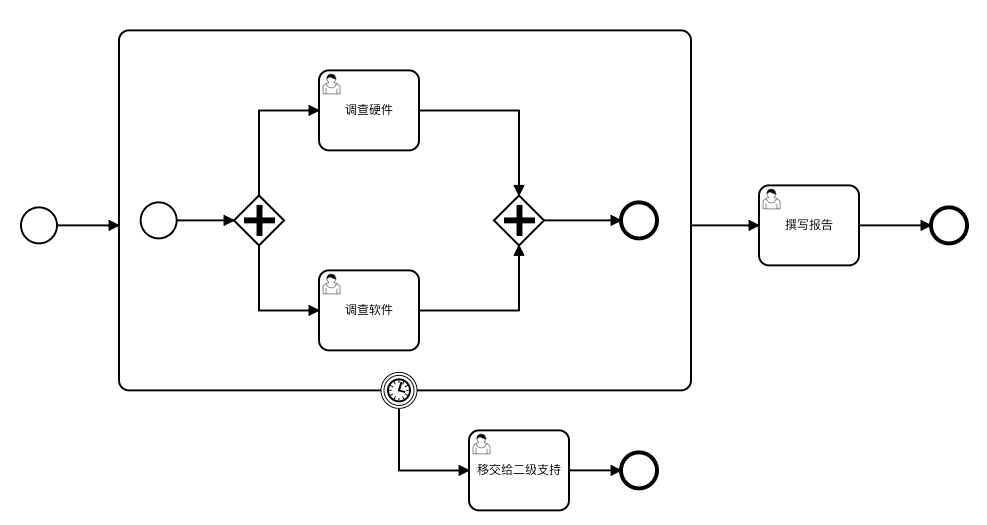

下面的流程模型展示了这种用法：调查硬件和调查软件两个任务需要并行执行，且需要在给定时限内， 在二级支持响应前完成。在这里，定时器的范围（即需要按时完成的活动）通过子流程进行限制。

事件子流程

事件子流程（event sub-process）是BPMN 2.0新定义的。事件子流程是通过事件触发的子流程。可以在流程级别，或者任何子流程级别，添加事件子流程。用于触发事件子流程的事件，使用启动事件进行配置。因此可知，不能在事件子流程中使用空启动事件。事件子流程可以通过消息事件、错误事件、信号时间、定时器事件或补偿事件等触发。在事件子流程的宿主范围（流程实例或子流程）创建时，创建对启动事件的订阅。当该范围销毁时，删除订阅。

事件子流程可以是中断或不中断的。中断的子流程将取消当前范围内的任何执行。非中断的事件子流程将创建新的并行执行。宿主范围内的每个活动，只能触发一个中断事件子流程，而非中断事件子流程可以多次触发。子流程是否是中断的，通过触发事件子流程的启动事件配置。

事件子流程不能有任何入口或出口顺序流。事件子流程是由事件触发的，因此入口顺序流不合逻辑。当事件子流程结束时，要么同时结束当前范围（中断事件子流程的情况），要么是非中断子流程创建的并行执行结束。

图示

调用活动（子流程）

尽管看起来很相像，但在BPMN 2.0中，调用活动（call activity）有别于一般的子流程——通常也称作嵌入式子流程。从概念上说，两者都在流程执行到达该活动时，调用一个子流程。

两者的区别为，调用活动引用一个流程定义外部的流程，而子流程嵌入在原有流程定义内。调用活动的主要使用场景是，在多个不同流程定义中调用一个可复用的流程定义。

当流程执行到达调用活动时，会创建一个新的执行，作为到达调用活动的执行的子执行。这个子执行用于执行子流程，也可用于创建并行子执行（与普通流程中行为类似）。父执行将等待子流程完成，之后沿原流程继续执行。

图示

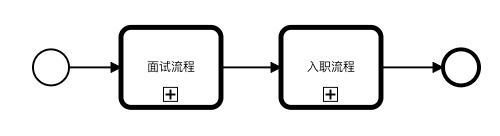

调用过程表现为带有粗边框（折叠与展开都是）的子流程。取决于建模工具，调用过程可以展开，但默认表现为折叠形式。
