打开流程信息页面

功能描述

打开工作流信息页面,在工作流信息页面会显示工作流的流转情况和工作流的流程图

参数设置

配置项说明
工作流模块工作流所属模块
流程实例ID要打开的的工作流实例ID

示例

在数据表中,如果我们需要通过一个按钮,直接查看流程信息,可以通过加入一个执行操作为打开流程信息页面的按钮来实现。如下图的请假申请模块中,我们将发起请假流程的流程实例ID保存在流程ID字段中,通过流程按钮直接流程信息。

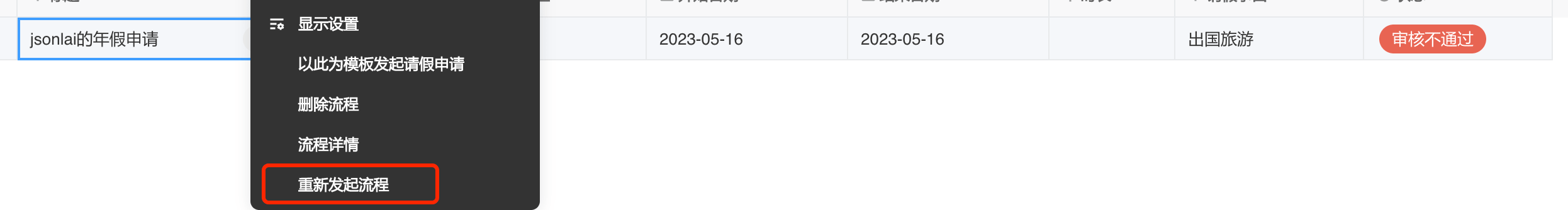

示例图

示例图

示例图

配置说明

假设配置有一个简单的请假流程,流程发起后将流程实例ID保存于请假申请数据表中。

存储表单数据的请假申请数据表结构如下:

字段类型说明
applicant用户选择申请人
leaveType列表选择请假类型,选项值年假病假事假
startDate日期开始时间
endDate日期结束时间
reason多行文本请假事由
status列表选择状态,选项值待审批审批通过审批不通过
approver用户选择审批
instanceId单行文本流程ID

流程图如下:

流程图

流程启动设置如下:

流程配置

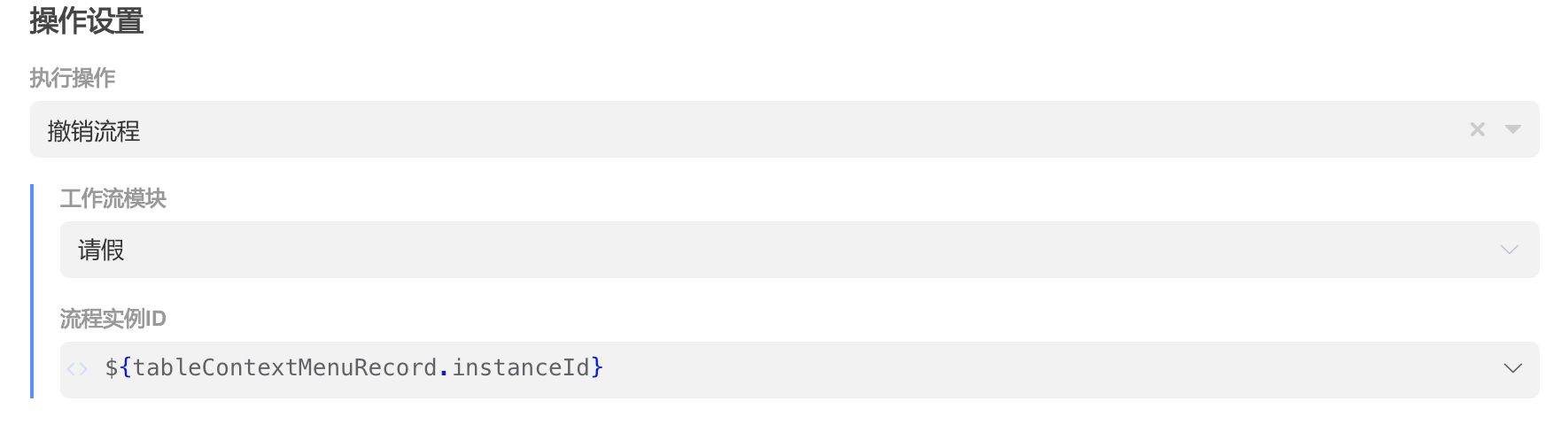

控件配置如下:

配置
