并行网关

概述

并行网关是一种用于在业务流程中创建并行分支和合并并行路径的控制结构。 它确保所有分支路径都能并行执行，而不是按顺序执行。并行网关通常用于表示流程中的并行任务或活动。

流程图

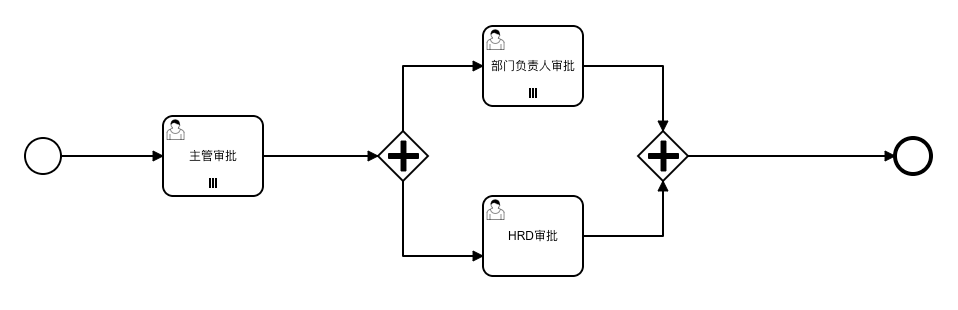

示例流程图如下：

数据表

数据表结构如下：

字段	类型	说明
user	用户选择	请假人
leaveType	列表选择	请假类型，选项值包括：年假、病假、事假、调休
startDate	日期	请假开始时间
endDate	日期	请假结束时间
reason	多行文本	请假事由
durations	函数	请假天数。具体的配置内容为：DATE(endDate) - DATE(startDate) + 1

durations配置内容：

DATE(endDate) - DATE(startDate) + 1

工作流配置

第一个并行网关将主管审批后的工作流同时分发任务给部门负责人和HRD。 第二个并行网关等待部门负责人审批和HRD审批都通过之后工作流结束。

全局设置

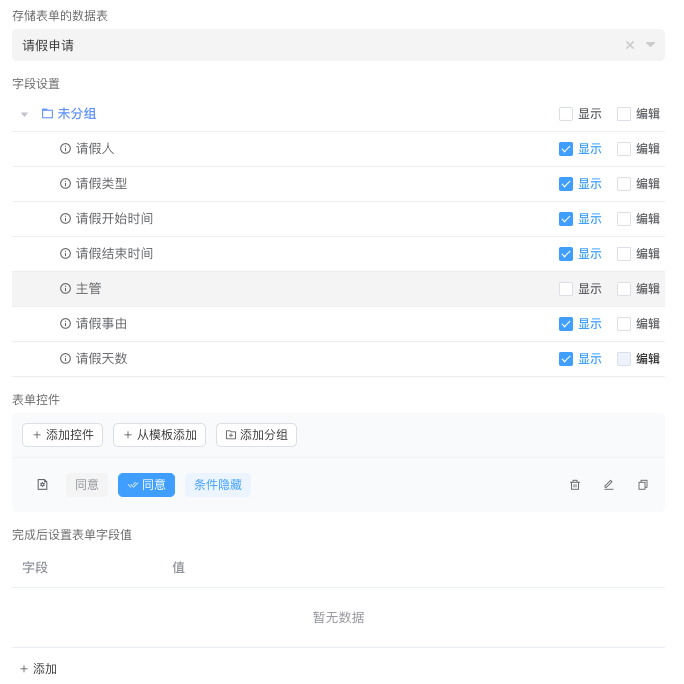

添加启动表单，用于发起人填写申请信息。

主管审批节点

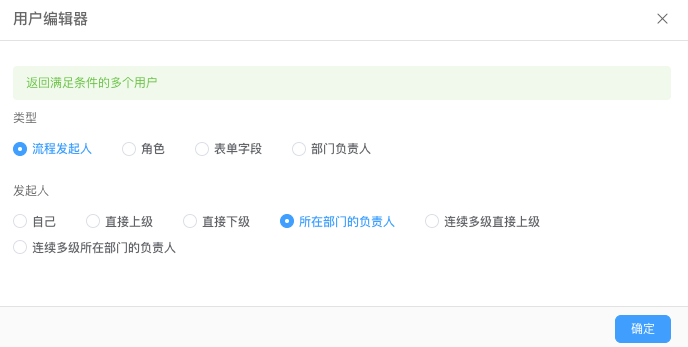

配置处理人为主管角色

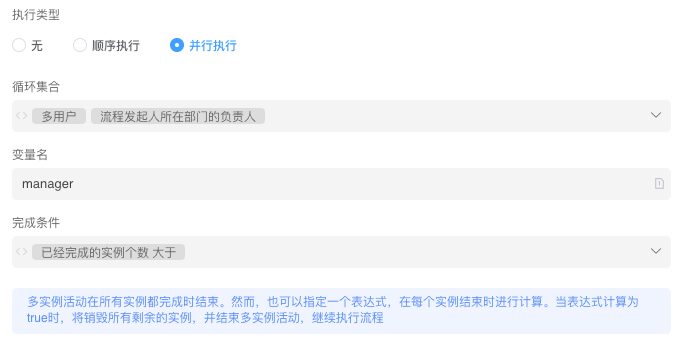

循环集合配置：

完成条件配置：

操作设置

// 权限表达式
${task.endTime != null || task.assignee != user.id}

部门负责人节点

循环集合配置：

完成条件配置：

操作设置

// 权限表达式
${task.endTime != null || task.assignee != user.id}

HRD审批节点

操作设置

// 权限表达式
${task.endTime != null || task.assignee != user.id}

并行网关

网关的功能由网关类型决定，无需配置。 参考文档

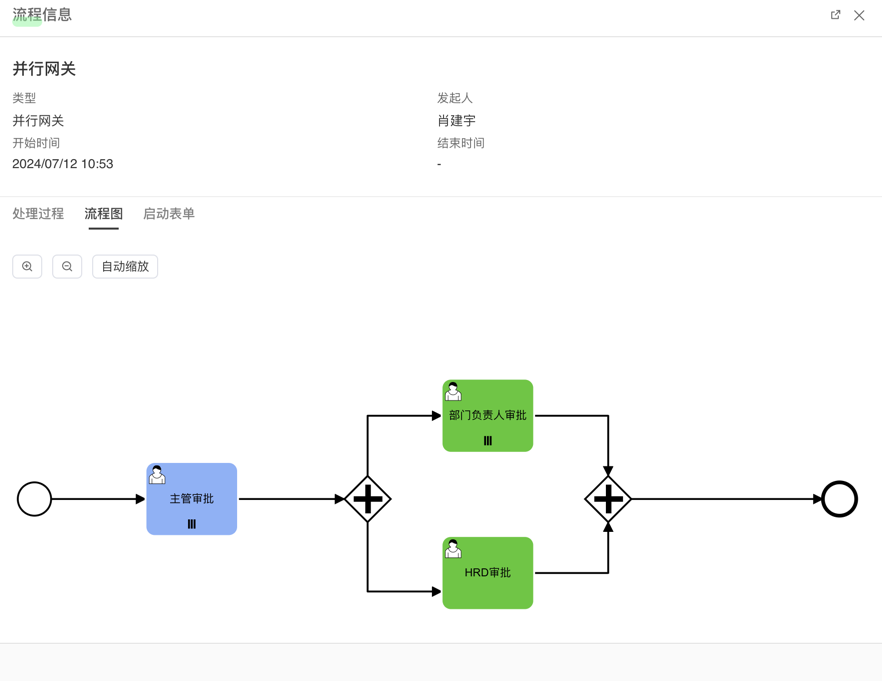

效果图

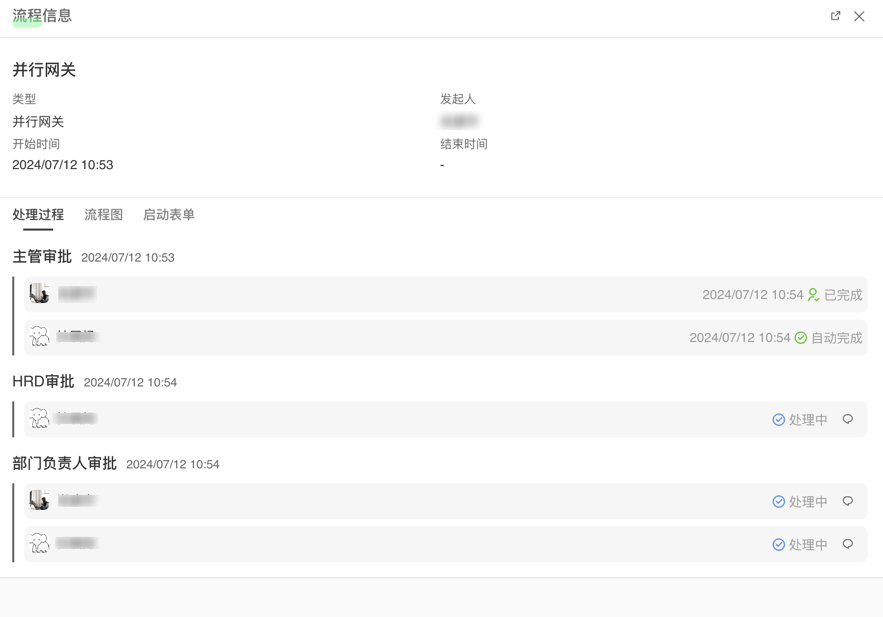

流程信息：
