中间事件

概述

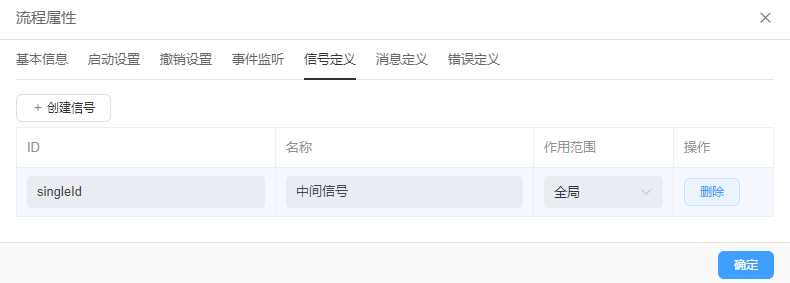

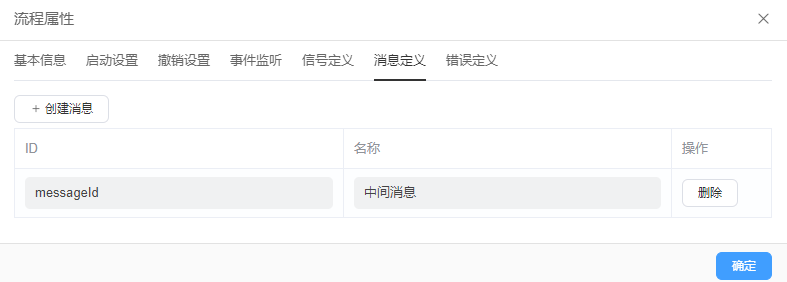

中间事件多用于流程卡点，通过消息、信号或定时触发。消息和信号可在全局设置=>消息定义或信号定义创建。

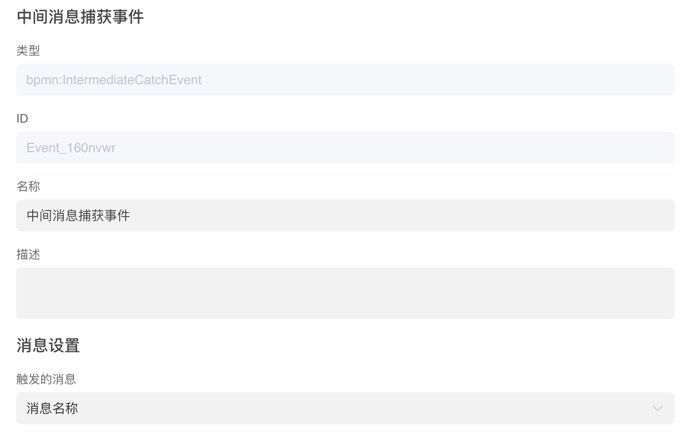

中间消息捕获事件

等待消息继续执行。

属性	描述
触发的消息	接收到消息时启动

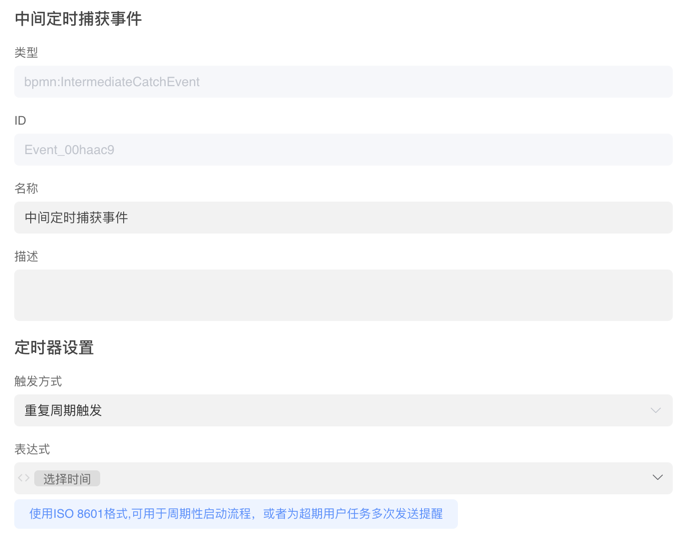

中间定时捕获事件

等待特定的时间间隔再继续执行。

属性	描述
触发方式	重复周期触发 需要等待多长时间再触发 在指定时间触发
表达式	触发时间或间隔，ISO 8601

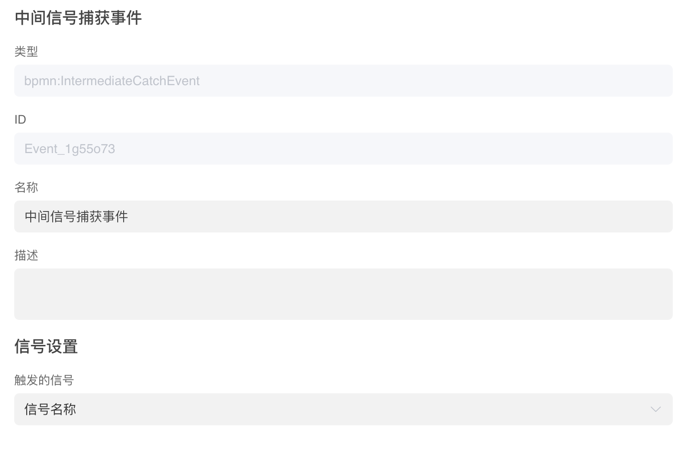

中间信号捕获事件

等待信号继续执行。

属性	描述
触发的信号	接收到信号时启动

示例

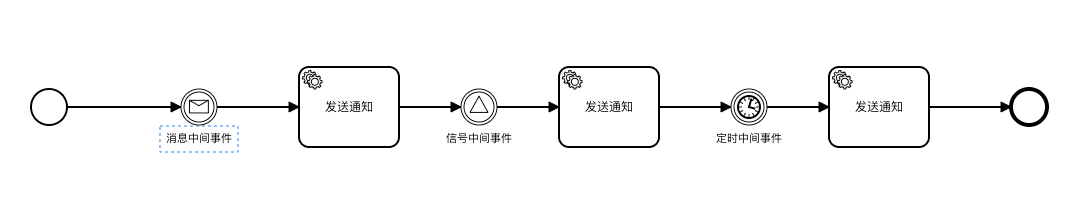

流程图

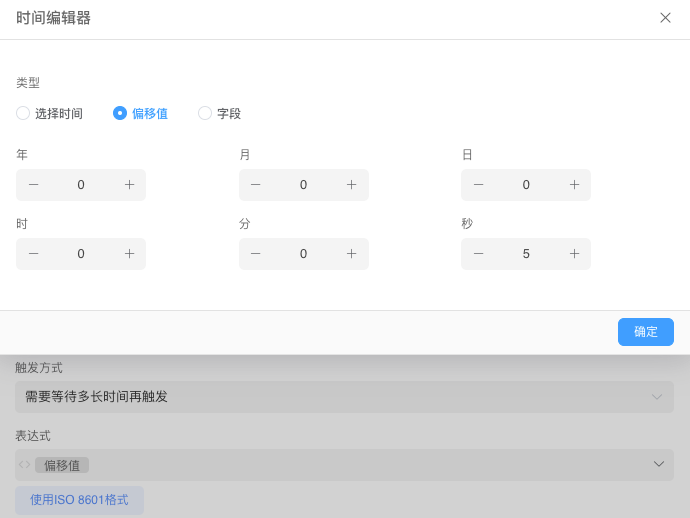

配置为等待5秒后触发。

informat.bpmn.sendMessage('flow','9cd49233-24b2-11ef-bcd1-a6c0b0be7615','中间消息');
informat.bpmn.sendSignal('flow','9cd49233-24b2-11ef-bcd1-a6c0b0be7615','中间信号');

INFO

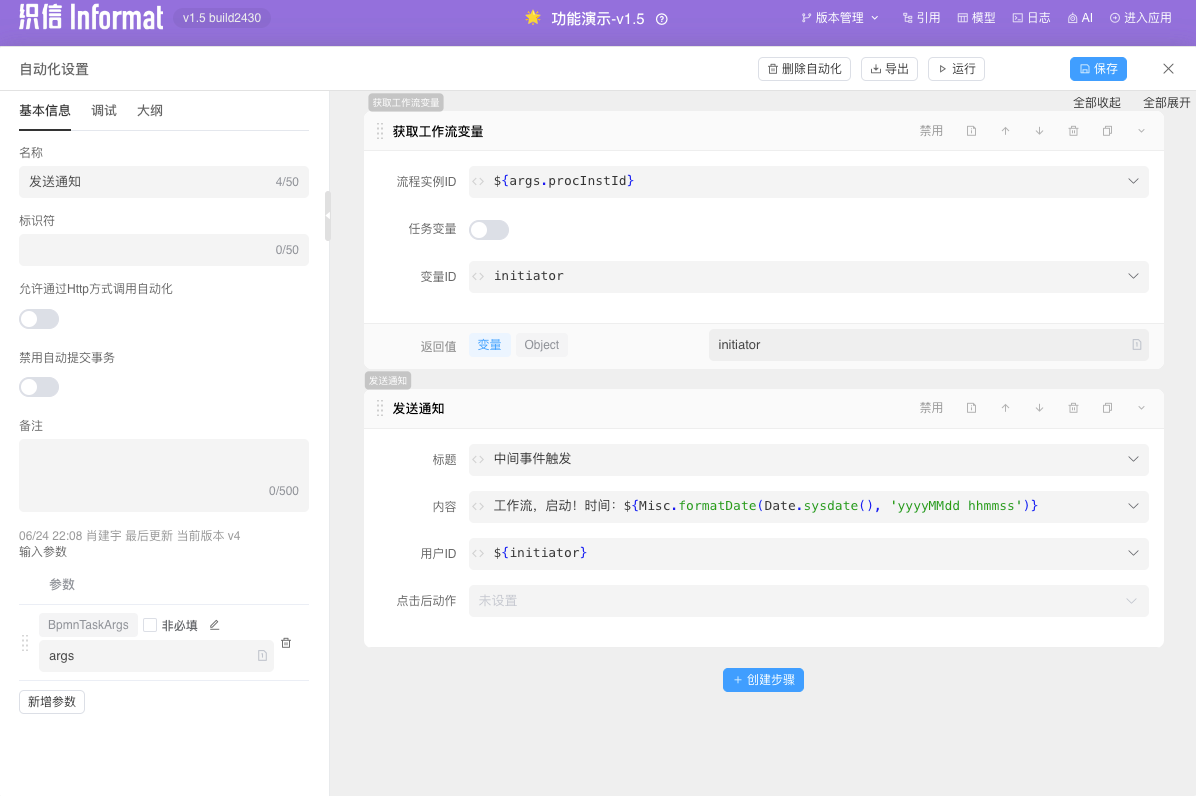

中间事件可以通过脚本或自动化触发

• 参考自动化
• 参考脚本使用
